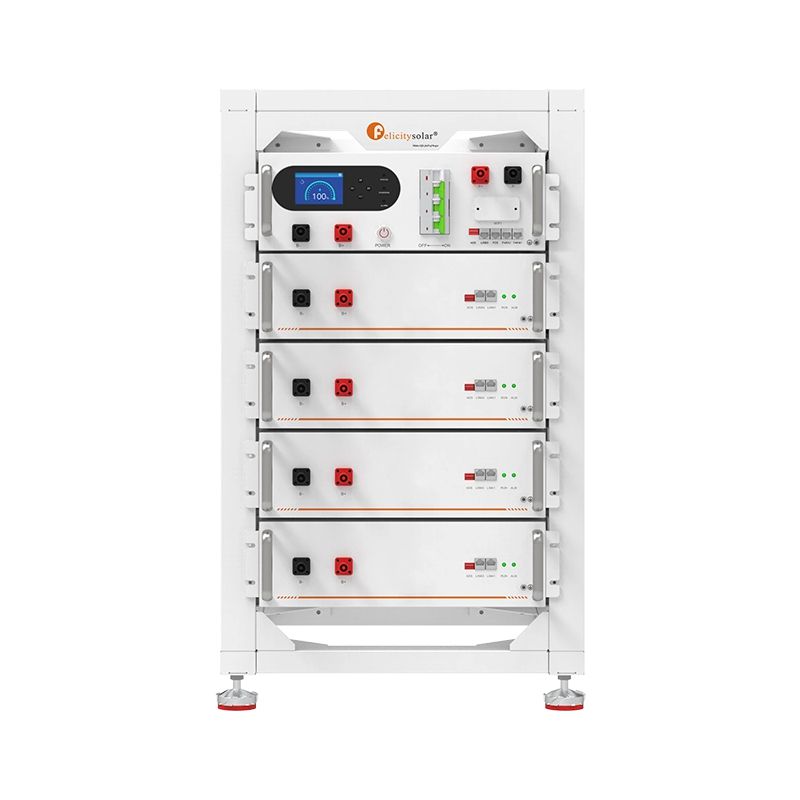

Magazyn Felicity BMS wysokonapięciowy (RACK) FLH48100UCG1

Felicity BMS wysokonapięciowy (RACK) – FLH48100UCG1

Felicity FLH48100UCG1 wysokonapięciowy system zarządzania baterią (BMS), przeznaczony do współpracy z bateryjnymi magazynami energii LiFePO₄ o wysokim napięciu DC. Urządzenie pełni kluczową rolę w profesjonalnych instalacjach fotowoltaicznych, hybrydowych i off-grid, zapewniając bezpieczeństwo, stabilność oraz optymalną pracę akumulatorów w systemach magazynowania energii.

System BMS zbudowany jest w wersji RACK, co ułatwia jego integrację z modułami magazynów energii i innymi komponentami w standardowych szafach instalacyjnych czy technicznych.

Opis ogólny

BMS (Battery Management System) wysokonapięciowy Felicity FLH48100UCG1 to centralna jednostka zarządzająca i chroniąca baterie LiFePO₄ w systemach o wysokim napięciu. Monitoruje kluczowe parametry pracy akumulatorów, dba o ich bezpieczeństwo i wydłuża żywotność poprzez zaawansowaną kontrolę ogniw oraz reakcji na warunki pracy.

Jest to urządzenie niezbędne w instalacjach, gdzie do systemu podłączone są falowniki hybrydowe wysokiego napięcia (HV), magazyny energii typu RACK oraz instalacje wymagające precyzyjnego sterowania pracą baterii.

Najważniejsze cechy

Inteligentne zarządzanie baterią

• ciągłe monitorowanie stanu ogniw: napięcie, prąd, temperatura,

• balansowanie ogniw – wyrównywanie poziomu napięć pomiędzy modułami,

• optymalizacja pracy baterii i wydłużenie żywotności całego systemu.

Pełne zabezpieczenia

BMS chroni instalację przed:

• nadmiernym przeładowaniem i głębokim rozładowaniem,

• przeciążeniami i przeciążeniem prądowym,

• zbyt wysoką lub zbyt niską temperaturą,

• zwarciami wewnętrznymi i zewnętrznymi.

Dzięki temu minimalizuje ryzyko uszkodzeń oraz zapewnia bezpieczną pracę w długim okresie eksploatacji.

Integracja z systemami wysokiego napięcia

• przeznaczony do współpracy z falownikami hybrydowymi HV (wysokie napięcie DC),

• kompatybilny z magazynami energii LiFePO₄ o dużych pojemnościach,

• komunikacja z innymi urządzeniami za pomocą standardowych interfejsów.

Monitoring i diagnostyka

• możliwość podglądu pracy systemu w czasie rzeczywistym,

• alarmy stanów niebezpiecznych,

• diagnostyka oraz rejestr parametrów operacyjnych,

• integracja z systemami sterowania falowników lub zewnętrznymi panelami monitoringu.

Konstrukcja typu RACK

• przystosowany do montażu w standardowych szafach 19” lub dedykowanych obudowach,

• uporządkowana instalacja i łatwy dostęp do podłączeń,

• estetyczna i trwała obudowa.

Zastosowanie

Felicity FLH48100UCG1 BMS wysokonapięciowy (RACK) jest idealny do:

✔ dużych systemów PV z magazynami energii,
✔ instalacji hybrydowych i off-grid z bateryjnym magazynem LiFePO₄,
✔ współpracy z falownikami wysokiego napięcia (HV),
✔ profesjonalnych instalacji komercyjnych i przemysłowych,
✔ aplikacji wymagających wysokiej niezawodności i bezpieczeństwa.

1. Skorzystaj z przykładu połączenia RS485. Zgodnie z oznaczeniem pinów: RS485A odpowiada Pinowi 2, RS485B odpowiada Pinowi 1.
2. Włóż złącze sygnałowe. Użyj zaciskarki, aby zamocować piny.
3. Podłącz do falownika oraz baterii.
4. Znajdź tryb protokołu baterii litowej – wartość „12” oznacza protokół Deye RS485.
5. Kliknij OK, aby zakończyć.

Po pomyślnym nawiązaniu komunikacji można zobaczyć na stronie baterii informacje takie jak SOC oraz inne parametry pakietu baterii. CAN

1. Zgodnie z oznaczeniem pinów: CAN-H odpowiada Pinowi 4, CAN-L odpowiada Pinowi 5.
2. Włóż złącze sygnałowe. Użyj zaciskarki, aby zamocować piny.
3. Podłącz do falownika oraz baterii.
4. Znajdź tryb protokołu baterii litowej – wartość „00” oznacza protokół Deye CAN.
5. Kliknij OK, aby zakończyć.

Po pomyślnym nawiązaniu komunikacji można zobaczyć na stronie baterii SOC oraz inne informacje o pakiecie baterii.
